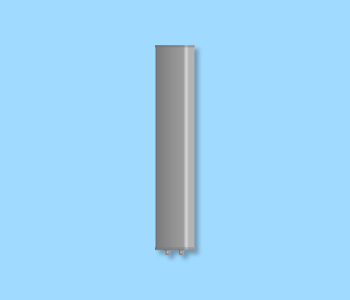

90°雙極化扇區板狀天線
90°雙極化扇區板狀天線
應用：
● 頻率：1710～2690 MHz
● 專網無線接入、公網3G/4G移動通信系統
● 2.4G WLAN/WiFi/ISM及MMDS通信系統
● 室外信號定向覆蓋，基站和直放站天線
特點：
● 頻帶寬，駐波低，增益高，前后比大，隔離度好
● ±45°雙極化，水平波瓣寬度大，覆蓋范圍廣
● 防水設計，防紫外UPVC外罩，防腐蝕，抗老化
● 結構牢固，抗風強，提供可調角抱桿安裝套件
詳細技術參數
電氣指標 | FTD-1727SH14DP90A |
頻率范圍-MHz | 1710～2200/2200～2690 |
極化方式 | ±45° |
增益-dBi | 2×13.5/2×14 |
電下傾角-° | 0 |
半功率波瓣寬度-° | H:90 E:15/H:85 E:13 |
第一上旁瓣抑制-dB | N/A |
隔離度-dB | ≥25 |
前后比-dB | ≥25 |
輸入阻抗-Ω | 50 |
電壓駐波比 | ≤1.5 |
交叉極化鑒別率-dB | ≥15（±60°≥10） |
三階無源交調-dBc | ≤-150dBc（2×43dBm載波） |
最大功率-W | 300 |
雷電保護 | 直流接地 |
機械及環境指標 | |
接頭類型 | 2×N 陰頭 |
接頭位置 | 底部 |
天線尺寸-MM | 約500×160×80 |
天線重量-KG | 約3 |
天線罩材料 | 防紫外UPVC |
天線罩顏色 | 灰色 |
機械可調傾角-° | 0～15 |
工作溫度-℃ | -40～60 |
存儲溫度-℃ | -55～85 |
相對濕度-% | 5～95 |
極限風速-M/S | 60 |
安裝方式 | 抱桿【Φ50～75】 |
