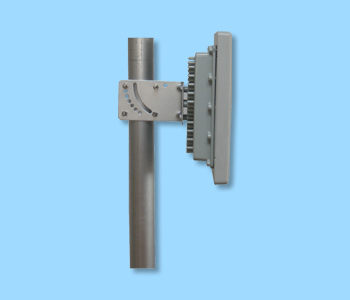

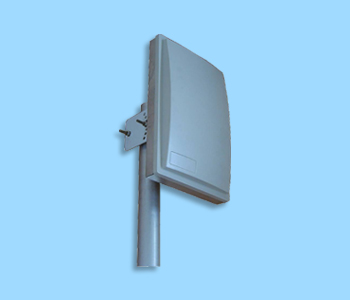

帶集成主板安裝腔雙極化定向平板天線
帶集成主板安裝腔雙極化定向平板天線
應用：
● 頻率：2400～2483 MHz
● 2.4GHz WLAN/ISM/WiFi/RFID通信系統
● 點對點，點對多點，無線數字與圖像傳輸
● 無線橋接，網橋天線，支持IEEE802.11b,g
特點：
● 體積小，重量輕，低剖面，垂直/水平雙極化運行
● 頻帶寬，駐波小，增益高，前后比大，隔離度好
● 防水設計，防紫外ABS外罩，防腐蝕，抗老化，抗風強
● 內置集成設備主板安裝腔，提供用戶設備安裝板
詳細技術參數
電氣指標 | FTD-24CPB14VH30C |
頻率范圍-MHz | 2400～2500 |
帶寬-MHz | 100 |
極化方式 | 垂直/水平 |
增益-dBi | 14 |
電下傾角-° | 0 |
半功率波瓣寬度-° | 水平面:36 垂直面:36 |
端口隔離度-dB | ≥22 |
前后比-dB | ≥20 |
輸入阻抗-Ω | 50 |
電壓駐波比 | ≤2.0 |
最大功率-W | 20 |
雷電保護 | 直流接地 |
機械及環境指標 | |
接頭類型 | 2×RPSMAJ或用戶指定 |
引線長度-CM | 15CM或用戶指定 |
天線尺寸-MM | 約260×250×76 |
主板安裝腔尺寸-MM | 約220×220×20（內） |
主板安裝腔接口類型 | 1個PG16端口+2個N型擴展端口 |
天線重量-KG | 約1.1 |
天線罩材料 | 防紫外ABS |
天線罩顏色 | 白色 |
機械可調傾角-° | 0～60 |
工作溫度-℃ | -40～60 |
存儲溫度-℃ | -55～85 |
相對濕度-% | 5～95 |
極限風速-M/S | 60 |
安裝方式 | 抱桿 |
抱桿直徑-MM | Φ40～50 |
