電源、負載和傳輸線，根據它們對地的關系，都可以分成平衡和不平衡兩類。若電源兩端與地之間的電壓大小相等，極性相反，就稱為平衡電源，否則稱為不平衡電源；與此相似，若負載兩端或傳輸線兩導體與地之間阻抗相同，則稱為平衡負載或平衡（饋線）傳輸線，否則為不平衡負載或不平衡（饋線）傳輸線。

在不平衡電源或不平衡負載之間應當用同軸電纜連接，在平衡電源與平衡負載之間應當用平行（饋線）傳輸線連接，這樣才能有效地傳輸電磁能，否則它們的平衡性或不平衡性將遭到破壞而不能正常工作。為了解決這個問題，通常在中間加裝“平衡－不平衡”的轉換裝置，一般稱為平衡變換器。

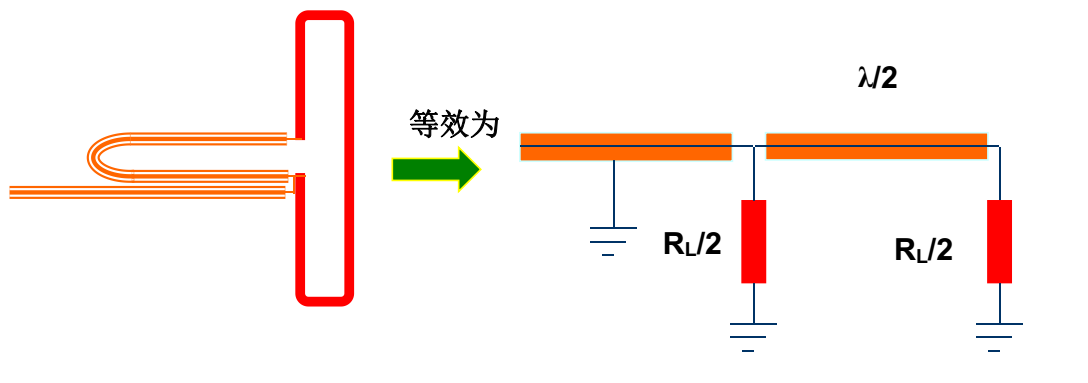

1、二分之一波長平衡器，又稱“Ｕ”形平衡變換器，它用于不平衡饋線與平衡負載連接時的平衡變換，并有阻抗變換作用。

移動通信系統中，采用的同軸電纜通常特性阻抗為50歐，所以還必須采用適當間距的振子將折合式半波振子天線的阻抗調整到200歐左右，才能實現最終與主饋線50歐同軸電纜的阻抗匹配。

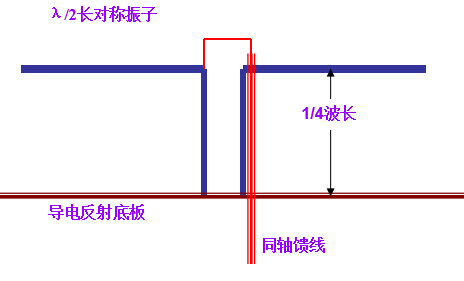

2、四分之一波長平衡-不平衡器。利用四分之一波長短路傳輸線終端為高頻開路的性質實現天線平衡輸入端口與同軸饋線不平衡輸出端口之間的平衡-不平衡變換。
