天線的功能

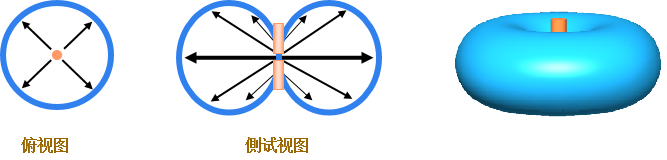

（1）天線的功能：控制輻射能量的去向，一個單一的對稱振子具有“面包圈” 形的方向圖。

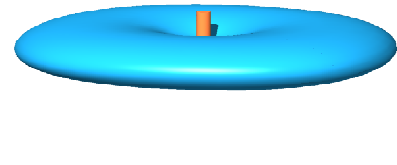

（2） 在地平面上，為了把信號集中到所需要的地方，要求把“面包圈” 壓成扁平的。

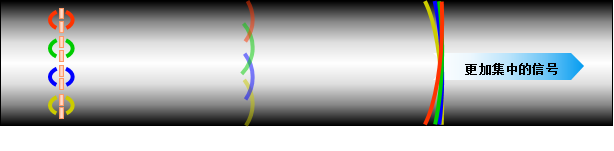

（3）對稱振子組陣能夠控制輻射能構(gòu)成“扁平的面包圈”

（4） 增益是指在輸入功率相等的條件下，實際天線與理想的輻射單元在空間同一點處所產(chǎn)生的場強的平方之比，即功率之比。增益一般與天線方向圖有關(guān)，方向圖主瓣越窄，后瓣、副瓣越小，增益越高。

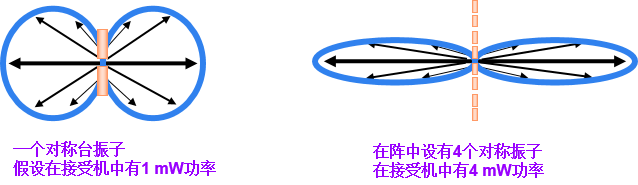

在這增益=10log（4mW/1mW）= 6dBd

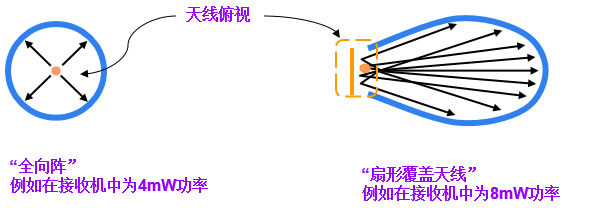

（5） 利用反射板可把輻射能控制聚焦到一個方向

     反射面放在陣列的一邊構(gòu)成扇形覆蓋天線。

在我們的“扇形覆蓋天線”中，反射面把功率聚焦到一個方向進一步提高了增益。這里, “扇形覆蓋天線” 與單個對稱振子相比的增益為10log(8mW/1mW) = 9dBd。
